設備特性

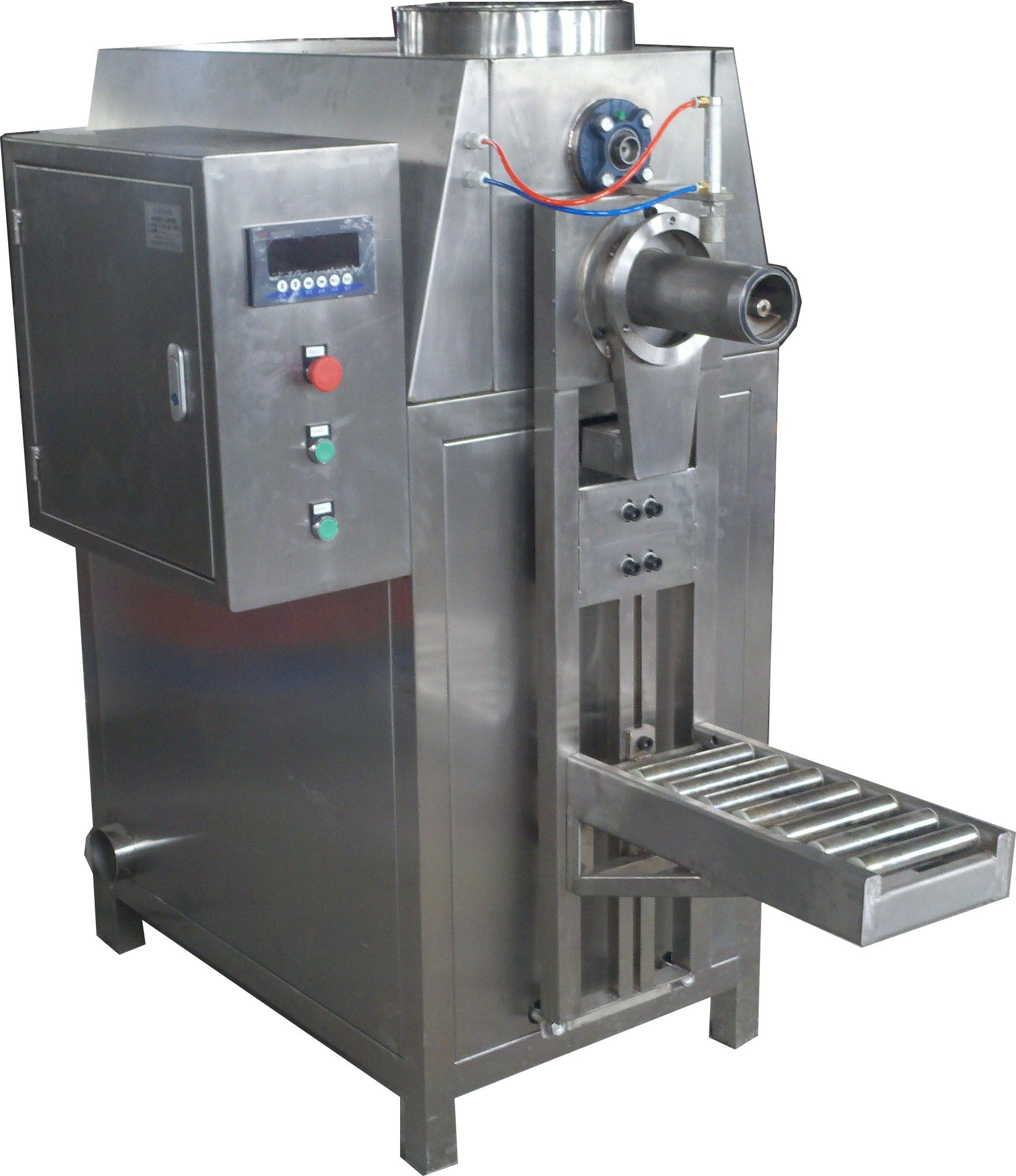

1、DLPX-25閥口袋定量包裝機是由高精度(0.02%)傳感器及高分辨率控制儀表構成計量控制系統，精度高，穩定性能好。

2、加料機構采用變速螺旋，定量控制加料，包裝速度快。

3、包裝范圍寬，在10～200kg范圍內可調。可適用于閥口袋的包裝。

4、參數設定，稱量標定簡單易懂，操作人員僅需套袋并按下允加按鈕即可自動完成整個加料、稱重、卸袋、輸送過程。

5、配有多種通訊接口，可與計算機聯網作各種數據處理。

結構原理

1、變速加料機構：由可調速電動機、皮帶傳動、 螺旋軸、加料嘴組成，加料嘴邊有吸塵口，可變速電動機由電氣箱控制轉速，通過皮帶輪將物料從料倉加入包裝袋。

2、破拱裝置：由擺線針輪減速機帶動破拱圓環，慢速轉動，防止物料結拱。

3、稱重架：

稱重架與加料嘴，傳感器連接，將物料的重量信號，傳遞給電器箱，由電器箱控制整臺機器的運行，稱重架上的物料托盤可根據需要上下調節，托盤下部有振動裝置，可將松散的物料振實充滿袋角。托盤由氣缸控制可翻轉將稱重完畢的物料，脫離稱重架，加料嘴上有壓袋氣缸，可將包裝袋壓緊。

4.電氣箱

外部信號及傳感器的信號傳遞給電氣箱，電氣箱通過編制過的程序，控制加料電機的啟動、停止、轉速、破拱電機的啟動、停止、氣缸的升降、振動裝置的動作。

工作過程

將閥口包裝袋套在加料嘴上，按動“允加”按鈕，這時壓袋氣缸開始工作并壓住袋口，控制器將包裝袋重量自動去除，破拱電機緩慢轉動，保證下料暢通。加料螺旋高速轉動迅速將物料灌入袋中，隨袋中空氣一起溢出的粉塵通過吸塵器由除塵器吸走，振動裝置同時啟動將托盤上袋中物料振實充滿袋角。待加料快到設定值時，加料螺旋進行減速慢加，到設定值時，加料停止。誤差<0.3%。這時壓袋氣缸松開袋口，將包裝袋放在皮帶輸送機上及時送出。

注：以上工作過程為自動加料工作過程。工作過程也可改為手動加料過程，只須將按鈕“自動／手動”按鈕置于手動檔，按下“壓袋(提升)”鈕，則將袋口壓緊(或包裝桶升至加料口)，按“手動快加”鈕則進行快速加料，待快到設定值時按下“手動慢加”鈕則進行緩慢加料，待到設定值時按下“停止”鈕，則加料過程結束。
